제품 설명

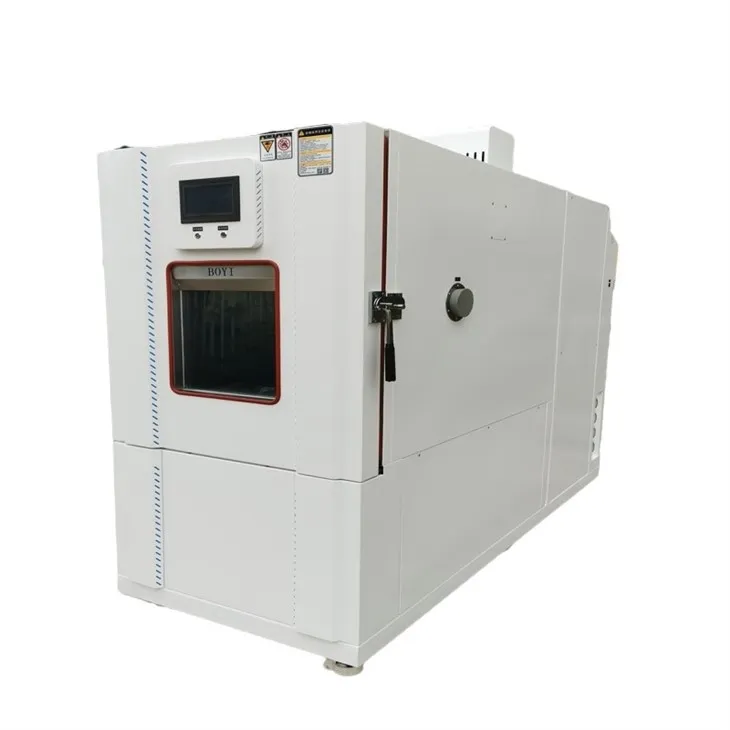

임시 사이클 챔버제품 신뢰성을 테스트하기 위해 극심한 온도 변화 조건을 시뮬레이션하는 데 사용되는 실험실 테스트 장치입니다. 이 장치는 챔버 내 온도, 습도, 풍속과 같은 매개변수를 시뮬레이션 및 제어하여 다양한 환경에서 제품의 사용을 시뮬레이션합니다. 이를 통해 공장과 연구원은 다양한 온도 환경에서 제품의 성능을 이해하고 이를 통해 제품의 성능과 신뢰성을 평가할 수 있습니다. 급격한 온도 변화가 있는 환경
구조 및 재료
A. 온도사이클 챔버 내부 재질 : 스테인레스 강판(SUS #304)
B. 외부 상자 재질: 분무 처리된 스테인레스 강판(SUS #304) 또는 냉각판 페인트(옵션)
C. 단열재 : 경질 폴리우레탄 폼 및 유리솜
D. 공기 순환 시스템:
(1) 1 90W 모터
(2) 스테인레스 스틸 확장 샤프트
(3) 다익팬(SIRCCO FAN)
E. 박스 도어: 일체형 도어, 단일 창, 왼쪽 개구부, 오른쪽 손잡이
(1) 창 260*340*40mm 진공층 3겹
(2) 편평한 내장 핸들
(3) 뒤로 버튼 : SUS #304
냉동 시스템:
A. 임시 사이클 챔버의 압축기: 프랑스에서 수입된 완전 밀폐형 압축기
B. 냉매 : 친환경 냉매 R404A
C. 콘덴서: 냉각 기능이 있는 핀 모터
D. 증발기: 핀형 다단계 자동 부하 용량 조정
E. 기타 액세서리: 건조제, 냉매 흐름 창, 팽창 밸브
F. 확장 시스템: 용량 제어 냉동 시스템
제어 시스템:
한국에서 수입한 원본, LCD 7-인치 한국어 880 디스플레이 LCD 터치 패널, 화면 대화 입력 데이터,
임시 사이클 챔버의 기술 계획
온도와 습도를 동시에 프로그래밍할 수 있으며, 곡선 표시, 설정값/표시값 곡선을 설정할 수 있습니다. 다양한 알람을 개별적으로 표시할 수 있으며, 장애 발생 시
결함이 화면에 표시되면 결함이 제거되고 오작동이 제거될 수 있습니다. 여러 그룹의 PID 제어 기능, 정밀 모니터링 기능이 데이터 형태로 화면에 표시됩니다.
1. 컨트롤러 사양:
에이. 정확도: 온도 ±0.1도, 습도 ±1%RH
비. 분해능: 온도 ±0.1, 습도 1%RH
기음. 온도 기울기: 0.1~9.9 설정 가능
디. 상한 및 하한 대기 및 경보 기능 포함
이자형. 온습도 입력신호 선택 PT 100Ω×2 (건구 및 습구)
에프. 온도 및 습도 변환 출력: 4~20MA
g. 6개 그룹의 PID 제어 매개변수 설정, PID 자동 계산, 건구 및 습구 자동 보정.
2. 화면 표시 기능:
에이. 터치 입력, 화면에 직접 옵션 표시
비. 온도 및 습도 설정(SV)과 실제(PV) 값을 직접 표시(영문)
기음. 현재 프로그램 번호, 세그먼트 번호, 남은 시간 및 사이클 시간을 표시할 수 있습니다.
디. 누적시간 함수 실행
이자형. 온습도 프로그램 설정값을 그래픽 곡선으로 표시하며, 실시간 표시 프로그램 곡선 실행 기능
에프. 별도의 프로그램 편집 화면을 통해 온도, 습도, 시간을 직접 입력할 수 있습니다.
3. 프로그램 용량 및 제어 기능:
에이. 사용 가능한 프로그램 그룹: 최대 100개 그룹
비. 사용 가능한 메모리 용량: 총 5000 SEGMENTS
기음. 명령은 반복적으로 실행될 수 있습니다. 각 명령은 최대 9999회까지 가능합니다.
디. 프로그램 제작은 편집, 삭제 및 기타 기능을 갖춘 대화 스타일을 채택합니다.
이자형. SEGMENTS 시간 설정 0~530시간59분
에프. 전원 차단 프로그램 메모리를 사용하면 자동으로 시작되고 전원이 복구된 후에도 프로그램이 계속 실행됩니다.
g. 프로그램 실행 중 그래프 곡선 실시간 표시
시간. 날짜 및 시간 조정 기능 포함
나. 키 및 화면 잠금(LOCK) 기능
표준 구성:
A. 전원 코드 4.0 mm²*3 코어
B. 232 수출 터미널 1개
C. 스테인레스 스틸 SUS #304 사각 펀칭 강판 랙
D. 8개의 스테인레스 스틸 간격 조절 버클
E. 11W 에너지 절약 조명 창 램프 1개
F. 본체 왼쪽에 ψ50mm 테스트 구멍 1개와 스테인리스 스틸 구멍 덮개 1개.
G. 표준시험용 부직포 1매
H. 컨트롤러 사용설명서 1세트, 사용설명서 1세트
주위:
(1). 허용 작동 온도 범위는 0~35도입니다.
(2). 성능 보증 범위: 5~35도
(3). 상대 습도: 85% 이하
(4). 대기압: 86~106Kpa
(5). 주변에 강한 진동이 없음
(6). 직사광선이나 기타 열원이 없는 곳
(7). 자연배수 : 배수관을 중간에 올려서는 안 되며, 집 바닥이 지나치게 기울어져 있어서도 안 됩니다.
기술 사양
Temp Cycle Chamber에는 다양한 모델과 지원 사용자 정의가 있습니다.
|
모델 |
온도 |
B-T-80 |
B-T-120 |
B-T-225 |
B-T-504 |
B-T-1000 |
|
온도&습도 |
B~TH-80 |
B~TH-120 |
B~TH-225 |
B~TH-504 |
B~TH-1000 |
|
|
내부 치수(CM) |
40×50×40 |
45×60×45 |
60×85×80 |
70×90×80 |
100×100×100 |
|
|
외부딤(CM) |
75×203×203 |
80×208×208 |
95×243×243 |
105×243×243 |
135×263×263 |
|
|
상대습도(온도&습도) |
RH20%-98%(10%~98% 맞춤 설정) |
|||||
|
온도 범위 |
-70도 ~ 150도(100도 맞춤설정) |
|||||
|
예열시간(분) |
1도 ~15도 /min(선형 또는 비선형) |
|||||
|
풀다운 시간(분) |
1도 ~15도 /min(선형 또는 비선형) |
|||||
|
온도 변동 |
±0.5도 |
|||||
|
온도 균일성 |
±1도 |
|||||
|
온도 및 습도 편차 |
±1도/±3%RH |
|||||
|
내장재 |
SUS#304 스테인레스 강판 |
|||||
|
외장재 |
코팅 또는 SUS#304 스테인레스 강판 |
|||||
|
전원 |
교류:220V/380V 50/60Hz |
|||||
|
전력(KW) |
기술계획에 따름 |
|||||
|
바람 순환 도로 |
원심팬-광대역형 강제공기순환 |
|||||
|
냉동방식 |
단일 단계 압축 냉동 |
|||||
|
냉장고 |
프랑스어 테쿰세 |
|||||
|
냉매 |
R4O4A 미국 듀폰 환경보호 냉매(R23+R404) |
|||||
|
응축방식 |
공냉식 또는 수냉식 |
|||||
|
히터 |
니켈 크롬 전열선 히터 |
|||||
|
가습기 |
반밀폐형 증기 및 습식 |
|||||
|
물 공급 방법 |
자동 순환 급수 |
|||||
