성능 설명 :

충격 시험기는 동적 하중 하에서 충격에 대한 금속 재료의 저항을 결정하여 동적 하중 하에서 재료의 품질을 판단하는 데 사용됩니다.

이 기계는 조작이 간단하고 효율이 높은 반자동 제어 시험기입니다. 진자, 충격 및 진자 전기 제품을 제어 할 수 있으며 샘플을 펀칭 한 후 남은 에너지를 사용하여 자동으로 진자를 사용하여 다음 테스트를 준비 할 수 있습니다. 특히 연속 작동에 적합합니다. 충격 테스트 실험실 및 야금, 기계 제조 및 기타 충격 테스트를 수행하는 기타 산업. B 형 충격 시험기는 국가 표준 GB / T3808-2002" 진자 충격 시험기 검사"를 준수하고 국가 표준 GB / T229-2007에 따라 금속 재료에 대한 충격 시험을 수행합니다." 금속 재료에 대한 Charpy Pendulum 충격 시험 방법" ;.

QQ20210508101119

QQ20210508101205

QQ20210508101307

QQ20210508101354

기술적 인 특성:

1. 시험기의 주요 기계는 단일지지 기둥 구조, 캔틸레버 교수형 진자 및 U 자형 진자 본체를 가지고 있습니다.

2. 충격 칼은 나사로 고정되어 교체하기 쉽습니다.

3. 단순 지원 빔 지원 샘플;

4. 주요 기계에는 안전 보호 핀이 장착되어 있으며 안전 보호망이 장착되어 있습니다.

5. 시험기는 반자동으로 제어됩니다. Pendulum, Hanging Pendulum, Impact 및 Pendulum은 모두 전기적으로 제어되며 샘플을 펀칭 한 후 남은 에너지를 사용하여 다음 테스트를 위해 자동으로 Pendulum을 준비 할 수 있습니다. 특히 지속적인 충격에 적합합니다. 테스트 실험실과 충격 테스트를 수행하는 수많은 야금 및 기계 제조 부서;

6. 시험기는 국가 표준 GB / T3803-2002" 진자 충격 시험기 검사"를 준수하고, 국가 표준 GB / T229-2007에 따라 금속 재료에 대한 충격 시험을 수행합니다. GG] quot; Metal Charpy Notch Impact Test Method" ;.

QQ20210508101407

QQ20210508101545

QQ20210508101049

QQ20210508101632

기술 지표 :

1. 충격 에너지 : 300J (쇠 망치) 150 (작은 망치)

2. 충격 속도 : 5.2m / s

3. 진자의 사전 리프팅 각도 : 150 °

4. 견본 지원의 경간 : 40mm

5. 지원 턱의 둥근 모서리 : R1.0 ~ 1.5mm

6. 임팩트 블레이드 필렛 : R2.0 ~ 2.5mm R8mm

7. 진자의 중심에서 충격 지점까지의 거리 : 750mm

8. 표준 샘플 크기 : 10 * 10 (7.5 또는 5) * 55mm

9. 진자 순간 : M=160.7695Nm 80.3848Nm

10. 전력 공급 및 전력 : 3phase 4line 50Hz 380V 180W

11. 치수 : 2100 * 650 * 1900mm

12. 각도 정확도 : 0.1 °

13. 무게 : 약 500Kg

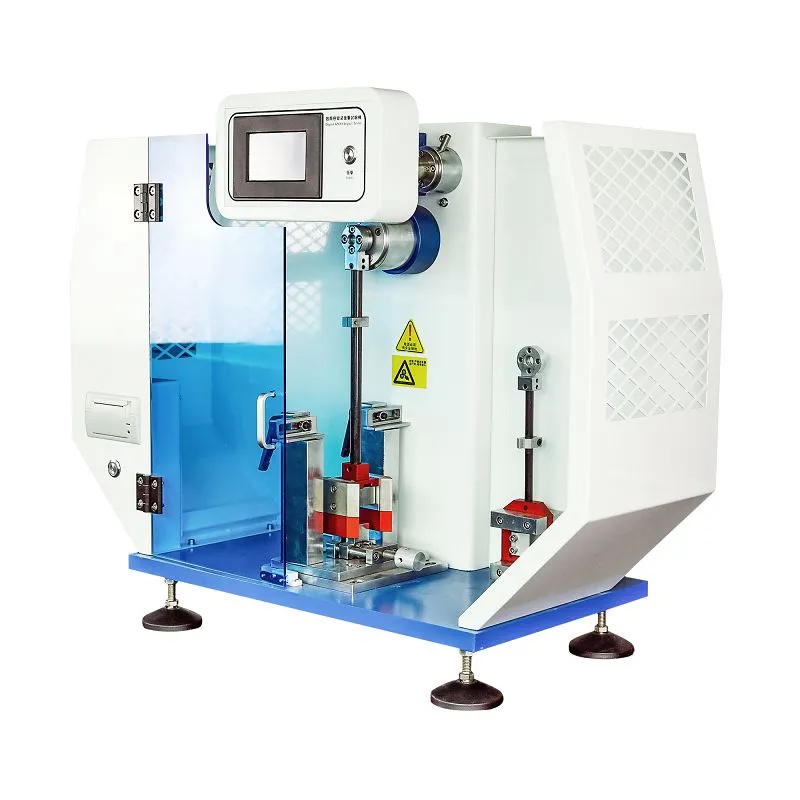

명세서:

안건	샤르피 영향	아이조드 영향
진자 에너지	1J, 2J, 4J, 5J	1J, 2.75J, 5.5J
진자 각도	150°
블레이드 각도	30°
블레이드 전면 각도	5°
블레이드 백 각도	10°
충격 속도	2.9m/s	3.5m/s
충격 중심 거리	221mm	335mm
블레이드 필렛 반경	R=2mm ± 0.5mm	R=0.8mm ± 0.2mm
에너지 손실	0.5J ≤4.0J 1.0J ≤2.0J 2.0J ≤1.0J ≥4.0J≤0.5J	2.75J ≤0.06J 5.5J ≤0.12J
진자 토크	Pd1J=0.53590Nm Pd2J=1.07180Nm Pd4J=2.14359Nm Pd5J=2.67949Nm	Pd2.75J=1.47372Nm Pd5.5J=2.94744Nm
인쇄	생산 능력. 각도, 에너지 등
전원 공급	AC220V ± 10 % 50HZ

진자 에너지	1J, 2J, 4J, 5J	1J, 2.75J, 5.5J
진자 각도	150°
블레이드 각도	30°
블레이드 전면 각도	5°
블레이드 백 각도	10°
충격 속도	2.9m/s	3.5m/s
충격 중심 거리	221mm	335mm
블레이드 필렛 반경	R=2mm ± 0.5mm	R=0.8mm ± 0.2mm
에너지 손실	0.5J ≤4.0J 1.0J ≤2.0J 2.0J ≤1.0J ≥4.0J≤0.5J	2.75J ≤0.06J 5.5J ≤0.12J
진자 토크	Pd1J=0.53590Nm Pd2J=1.07180Nm Pd4J=2.14359Nm Pd5J=2.67949Nm	Pd2.75J=1.47372Nm Pd5.5J=2.94744Nm
인쇄	생산 능력. 각도, 에너지 등
전원 공급	AC220V ± 10 % 50HZ
